Tu batería está enviando una señal de advertencia. ¿Tu conjunto de sensores es lo suficientemente rápido para detectarla?
Detección de BTR: Cerrando la brecha de alerta temprana en las baterías de iones de litio
Para cuando un sensor de gas detecta una fuga, un sensor de temperatura registra un pico o una lectura de voltaje parece anormal, el proceso de sobrecalentamiento de la celda de iones de litio suele estar ya en marcha. Esto no es un defecto de diseño de los sensores, sino una limitación física de su ubicación y de lo que miden. Cada uno de ellos está atento a un síntoma de fallo que se manifiesta fuera de la celda, después de que el daño electroquímico interno ya haya avanzado a través de varias etapas irreversibles.
Recientemente, el DEP organizó un seminario web técnico titulado «Alcanzando nuevos niveles de seguridad en baterías», en el que se explicó a los ingenieros el origen de esta deficiencia en la detección y cómo el sensor electroquímico de fuga térmica de baterías (BTR) del DEP la subsana con una alerta temprana validada de 12 minutos, probada en diversos escenarios de abuso y con diferentes tipos de baterías. Esta publicación resume los aspectos técnicos de la sesión: la química de la falla, el marco regulatorio que impulsa la urgencia, la arquitectura del sensor y los datos reales de las pruebas, e indica dónde ver la grabación completa.
El desafío de la industria: por qué "detectar después del evento" ya no es suficiente
La monitorización convencional de la seguridad de las baterías se basa en cuatro modalidades de detección, y cada una de ellas tiene un punto ciego estructural:
- Los sensores de gas detectan los subproductos de la combustión o la descomposición, pero solo después de que la celda se haya ventilado, lo que significa que el evento térmico ya ha comenzado.
- Los sensores de temperatura se sitúan en el exterior de la célula y reaccionan lentamente, porque las temperaturas internas aumentan mucho antes de que ese calor se conduzca a través de la carcasa hasta una sonda externa.
- La monitorización del voltaje fluctúa durante los ciclos de carga/descarga completamente normales, lo que la convierte en un indicador poco fiable en las primeras etapas y propensa a falsos positivos.
- Los sensores de presión presentan una baja relación señal-ruido y, por lo general, requieren matrices de calibración complejas y específicas para cada compuesto químico; además, siguen siendo propensos a dar falsos positivos y negativos.
Las cuatro son, por diseño, mediciones externas a la célula para evaluar los efectos posteriores. Ese es el problema fundamental: están diseñadas para detectar un incendio que ya está comenzando, no la química que está a punto de iniciarlo.
Al mismo tiempo, el límite mínimo reglamentario sobre el tiempo de advertencia que debe proporcionar un sistema de baterías está aumentando rápidamente, y en algunos mercados ya es ley:
Región | Regulación | Requisito fundamental | |
|---|---|---|---|
Porcelana | GB 38031-2025 | Las baterías deben funcionar durante 2 horas sin incendiarse ni explotar tras el inicio del sobrecalentamiento (frente al estándar anterior de 5 minutos), con temperaturas externas mantenidas ≤ 60 °C, además de un sistema de alerta de 5 minutos sin que lleguen gases tóxicos a la cabina. | |
Europa / Global | UN ECE R100.05 | No debe entrar fuego, explosión ni humo en el habitáculo de pasajeros en los 5 minutos posteriores a la señal de advertencia de propagación térmica; el sistema de baterías debe impedir la propagación durante 2 horas después de un evento de fuga térmica de una sola celda, o cumplir con una verificación de seguridad documentada equivalente. | |
Estados Unidos | FMVSS No. 305a / 49 CFR 571.305a | Los vehículos deben emitir una advertencia sonora y visual de evento térmico de 3 minutos de duración desde el inicio de un evento térmico en el sistema de almacenamiento de energía (batería), que se mantendrá durante al menos 5 minutos. Obligatorio a partir del 1 de septiembre de 2027 (vehículos ligeros) y del 1 de septiembre de 2028 (vehículos pesados). |
Dos de estos tres mandatos ya están en vigor. El tercero tiene una fecha límite de cumplimiento fija a menos de catorce meses al momento de redactar este informe. Para cualquier equipo que diseñe una arquitectura de seguridad de baterías hoy en día, la estrategia de "detectar el problema después de que comience la ventilación" ya no cumple con los requisitos regulatorios, sino que está completamente obsoleta.
Comprender el descontrol térmico: ¿Qué sucede realmente dentro de la célula?

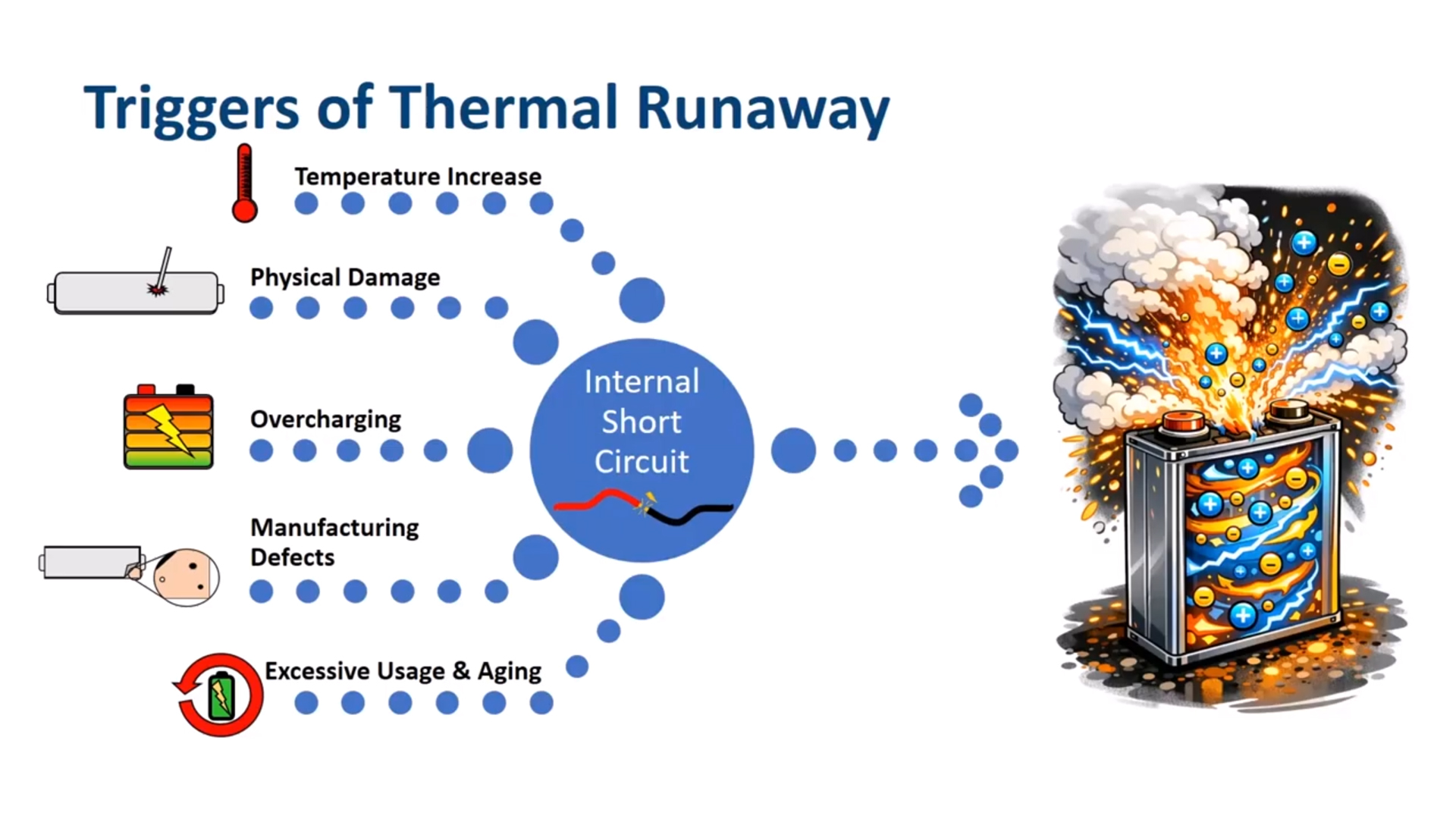

El sobrecalentamiento descontrolado rara vez comienza con un único evento dramático. Generalmente se desencadena por un aumento de temperatura, daños físicos, sobrecarga, defectos de fabricación o ciclos de carga y descarga profundos repetidos, que pueden provocar un cortocircuito interno. Una vez iniciado, progresa a través de una cascada química bien documentada. Esta secuencia incluye la disolución de iones metálicos, la descomposición de la capa SEI, reacciones entre el litio y el electrolito, la fusión del separador, cortocircuitos internos, ventilación de seguridad, descomposición del cátodo y del electrolito, y, finalmente, la combustión del electrolito.
El mecanismo que hay detrás de esa cascada, a nivel químico, se ve más o menos así:
- gases de formación y la reducción del electrolito en el ánodo de grafito produce un gas compuesto principalmente por C₂H₄, con pequeñas cantidades de H₂ y CO; esta cantidad disminuye una vez que la capa SEI se estabiliza en condiciones normales de funcionamiento.
- En condiciones de carga rápida o baja temperatura, el litio depositado y el crecimiento de dendritas reaccionan con el disolvente para generar H₂ y gases alcanos, mientras que las dendritas comienzan a crecer hacia el separador
- El aumento de temperatura provocaque los subproductos del SEI y del disolvente se descompongan en CO₂, CO y C₂H₄; la sal electrolítica (LiPF₆) comienza a descomponerse, añadiendo HF y POF₃ a la mezcla, y las reacciones se vuelven autoaceleradas (exotérmicas).
- La rotura del separador y las dendritas internas cortas perforan físicamente el separador, lo que provoca un cortocircuito interno y un rápido aumento del calentamiento Joule y la generación de gases de múltiples especies.
- Al abrirse la válvula de seguridad, se libera el electrolito vaporizado y el oxígeno liberado del cátodo impulsa una mayor oxidación química, lo que lleva a la celda a un descontrol térmico total.
- Sensibilidad a la temperatura: todas estas velocidades de reacción aumentan drásticamente con la temperatura, y el riesgo se incrementa significativamente una vez que la temperatura interna de una célula supera aproximadamente los 100 °C, dependiendo el umbral exacto de la química y el diseño de la célula.
La clave para el diseño de sensores reside en determinar en qué punto de esta secuencia se puede capturar la señal. Las primeras etapas —la descomposición de la capa SEI y la química de la capa superficial asociada— ocurren cuando aún es posible prevenir el descontrol térmico. Para cuando se produce una fuga de gas, un fallo del separador o un pico de temperatura significativo, la célula ya ha alcanzado la fase de la cascada donde el descontrol térmico ya no se puede detener, solo contener.
Presentamos el sensor electroquímico BTR de DEP
El sensor de fuga térmica de baterías (BTR, por sus siglas en inglés) del DEP está diseñado específicamente para leer la química en esa etapa temprana y evitable, al ubicarse dentro de la celda en lugar de monitorearla desde el exterior.
En qué se diferencia de la detección convencional, directamente
Capacidad | Sensor DEP BTR | Sensores convencionales | |
|---|---|---|---|
Ubicación del sensor | Colocado dentro de la celda | Colocado fuera de la celda | |
Lo que detecta | Cambios electroquímicos: especies precursoras reactivas provenientes de la fragmentación del electrolito, la descomposición de la capa superficial y la liberación de especies metálicas | Efectos físicos posteriores (calor, gases, presión, fluctuaciones de voltaje) | |
Detecta antes de la liberación de gas | Sí | No | |
Independiente de la química | Sí | No, normalmente requiere matrices de calibración específicas para cada compuesto químico | |
Tasa de falsos positivos/negativos | Alta precisión, sin falsos positivos ni negativos reportados en las pruebas de validación del DEP | Propenso a falsos positivos y negativos | |
Dependencia de la ventilación o del retardo térmico | No depende de ninguno de los dos | Depende de uno o ambos | |
Escalabilidad | Nivel de celda, módulo o paquete | Parcial: normalmente solo a nivel de paquete o módulo |

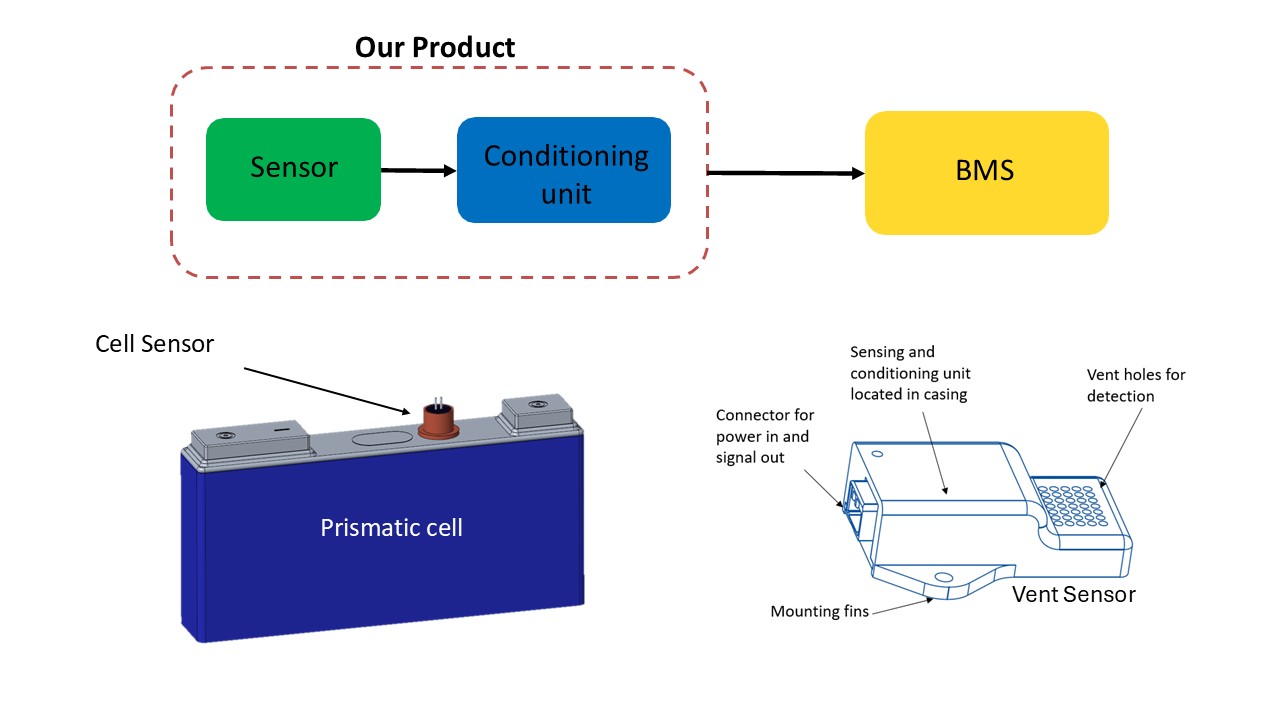

Físicamente, el sensor está diseñado para ser flexible en su formato: configuraciones tan pequeñas como una moneda de diez centavos, ya sea combinado con una unidad de acondicionamiento de señal externa o empaquetado como una sola unidad integrada. Puede ubicarse en la ventilación, dentro de conductos, dentro de un módulo o integrado en cada celda individual, según la aplicación y la arquitectura de seguridad que el cliente esté diseñando. En las versiones de validación de DEP, el sensor se ha demostrado en celdas prismáticas, conectado a través de una unidad de acondicionamiento al sistema de gestión de baterías (BMS), con la capacidad adicional de visualizar los puntos de ignición de la llama y mapear la propagación térmica dentro de un paquete en función del tiempo y la ubicación, lo cual es útil para la validación de seguridad a nivel de prototipo, así como para el monitoreo de la producción.
Rendimiento de prueba validado: células reales, condiciones de abuso reales
El contenido técnico principal del seminario web consistió en un recorrido por cuatro escenarios de prueba validados, ejecutados en celdas prismáticas reales de NMC y LMO en lugar de datos simulados:

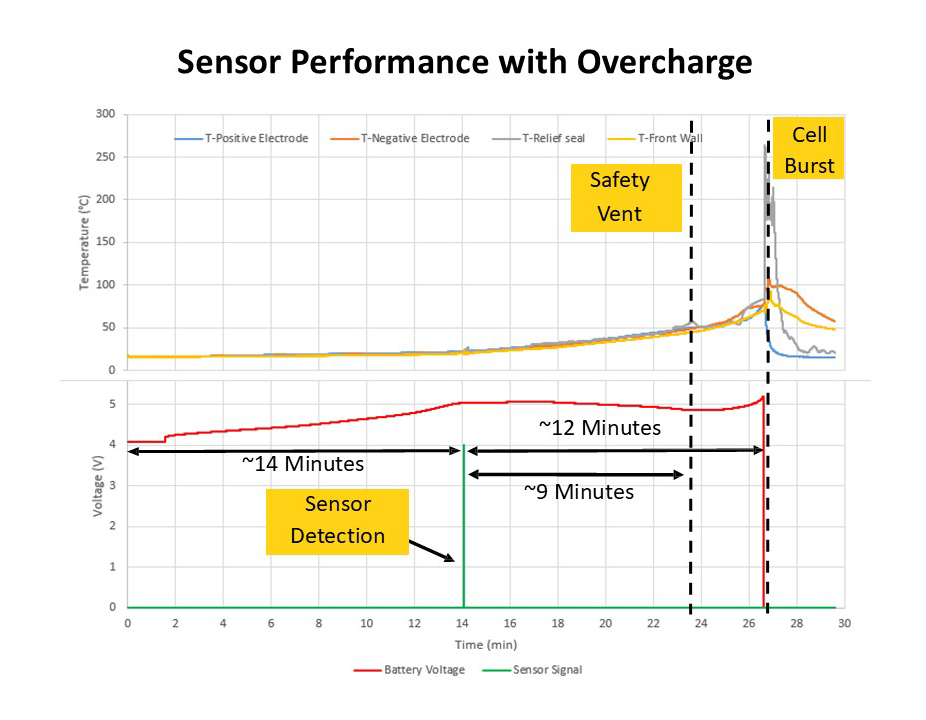

Prueba 1 - Sobrecarga (celda NMC de 50 Ah, 4,2 V, sobrecargada a 1 C): El desbordamiento térmico comenzó 14 minutos después de que se iniciara la sobrecarga. El sensor detectó la producción de precursores del desbordamiento térmico 12 minutos antes de que ocurriera, y la celda comenzó a liberar calor aproximadamente 9 minutos después de la detección inicial del sensor.

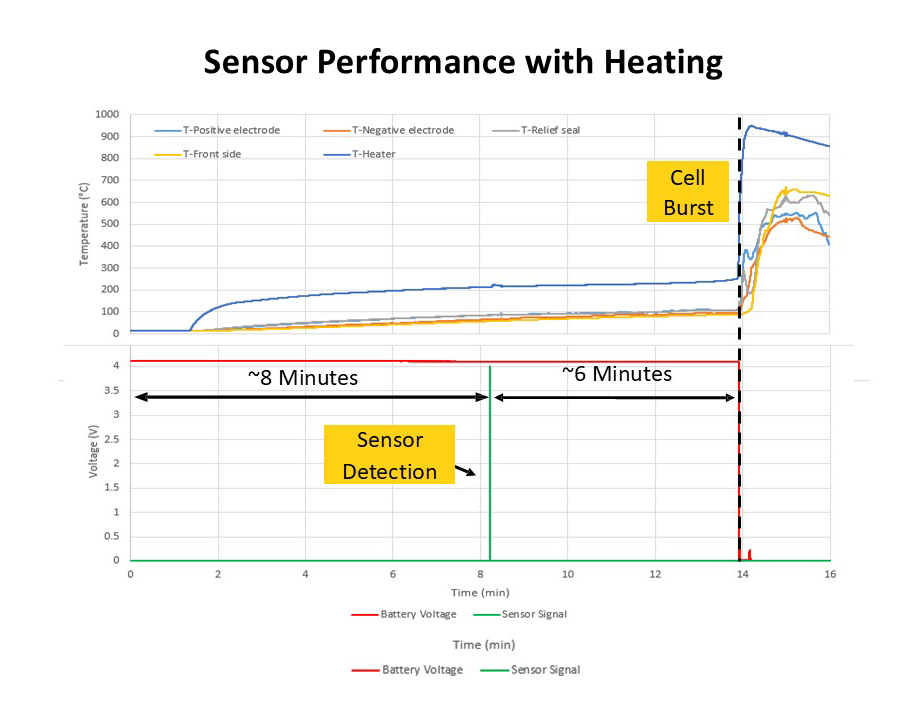

Prueba 2 - Calentamiento externo (pila NMC de 50 Ah, 4,2 V, calentador de 300 W): El sobrecalentamiento comenzó 7 minutos después de que se iniciara el calentamiento, y el sensor detectó la formación de precursores 6 minutos antes del sobrecalentamiento.

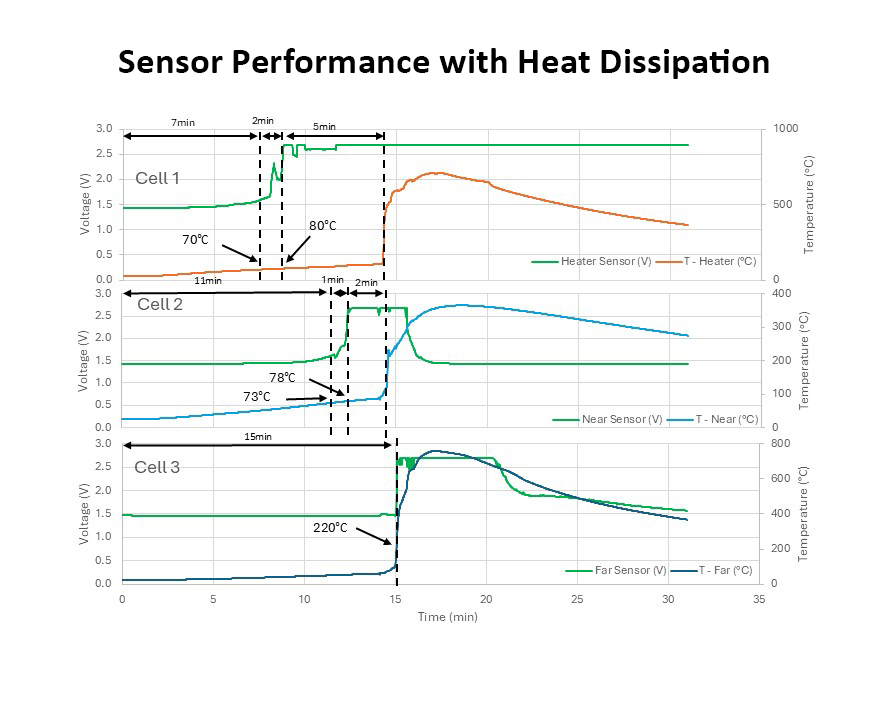

Prueba 3: Disipación de calor en un paquete de celdas (celdas LMO de 25 Ah, 4,2 V, calentador de 300 W aplicado a una de tres celdas adyacentes): El sensor detectó precursores de sobrecalentamiento a los 7 minutos en la celda calentada directamente, a los 11 minutos en la celda adyacente y a los 15 minutos en la celda más alejada, captando correctamente la señal precursora generada por el aumento de temperatura conducido desde la celda vecina, y no solo por el calentamiento directo.
Prueba 4 - Repetibilidad (celda NMC de 25 Ah, 4,2 V, sobrecargada a 0,5 C en tres ciclos distintos): El sensor detectó de forma fiable los precursores del desbordamiento térmico en cada uno de los tres eventos de sobrecarga (aproximadamente a los 40, 70 y 105 minutos de la prueba), y detectó la degradación de la celda en el peor de los casos 9,5 minutos antes del desbordamiento térmico en el ciclo final, lo que demuestra que la detección no es un evento único, sino que se mantiene incluso tras un uso intensivo repetido.
En conjunto, las cuatro pruebas apuntan a un patrón consistente: el tiempo de detección varía ligeramente según el modo de abuso (las condiciones de sobrecarga produjeron tiempos de detección más largos que el calentamiento directo en estas pruebas), pero el sensor registró sistemáticamente una señal durante la fase químicamente evitable de la cascada descontrolada, mucho antes de la liberación de gases y en dos químicas de cátodo diferentes.
Por qué esto es importante para los equipos de ingeniería ahora mismo
En resumen, el sensor BTR del DEP ofrece a los equipos de ingeniería algunas ventajas concretas que vale la pena sopesar frente a la configuración actual de sensores:
- Es independiente de la química. El mismo principio de detección subyacente (especies precursoras reactivas procedentes de la descomposición del electrolito) se aplica a las químicas de NMC, LMO y otros iones de litio, en lugar de necesitar una matriz de calibración separada para cada tipo de celda.
- Detecta los fallos en una etapa más temprana de la cascada de fallos que los sensores de temperatura, presión o gas, porque lee la electroquímica directamente en lugar de esperar a que se produzca un efecto físico posterior.
- Su tamaño y ubicación son configurables, desde un sensor del tamaño de una moneda de diez centavos integrado en la celda hasta un formato montado en un conducto o rejilla de ventilación, por lo que puede integrarse a nivel de celda, módulo o paquete, según la arquitectura de seguridad ya existente.
- Cuenta con un cronograma de integración definido: aproximadamente 16 semanas desde la recopilación inicial de requisitos hasta el diseño del sensor y la placa de circuito, la fabricación, las pruebas de integración y la entrega; un programa de ingeniería planificado y con un alcance definido, en lugar de un ejercicio de I+D sin fecha límite.
Para los equipos que ya están trabajando con las normas GB 38031-2025, UN ECE R100.05 o las próximas fechas de cumplimiento de la FMVSS 305a, una señal de detección más temprana y químicamente consistente es directamente relevante para la cantidad de tiempo real disponible para activar una advertencia, iniciar medidas de mitigación o proteger a los ocupantes, que es precisamente la métrica en torno a la cual se basan ahora las tres normativas.
Si su equipo está trabajando activamente en la arquitectura de seguridad de baterías, la mitigación del desbordamiento térmico o el cumplimiento normativo (para vehículos eléctricos, almacenamiento de energía, aplicaciones aeroespaciales, de defensa o industriales), el DEP también ofrece sesiones técnicas personalizadas para explicar cómo la detección BTR se alinea con su programa específico. Contáctenos aquí: https://depusa.com/contact
Vea el seminario web completo bajo demanda
La sesión en directo, dirigida por el Sr. Youssef Mansour, jefe de proyecto del DEP para la detección de sobrecalentamiento de baterías, exploró estos temas en profundidad, seguida de una sesión de preguntas y respuestas en directo sobre integración, química de las baterías y consideraciones normativas.
